特斯拉“百年电板”的奥妙 都在这篇论文里欧宝体育最新

　　车东西

　　他人家的三元锂，居然能用100年？！

　　作家 |  James

　　特斯拉的能源电板各人，又取得了一项电板时期轻视，极端于电动车终生不必换电板！

　　近期加拿大达尔豪斯大学的Jeff Dahn偏执团队的一项最新接洽效力剖释，使用锂离子电板的使用寿命约略达到100年。其背后原因等于使用了LiFSI（双氟磺酰亚胺锂，下称“双氟”）行为电解液的主要物资。

　　Jeff Dahn行为锂电板材料领域最顶尖的科学家，恒久向特斯拉提供锂电板接洽效力。这么的身份不得不引起业内更多的存眷，可能会让双氟电解质盐更早进入电动汽车。

　　实验发现，比拟于当今业界最常用的电解液盐LiPF6（六氟磷酸锂，下称“六氟”），LiFSI约略让NMC532电板的热雄厚性更好，也等于让电板更安全、雄厚地运行。

　　与此同期，更换了新电解液的NMC523电板寿命更长。不管是在气温允洽的20­°C条款下，如故严酷的40°C、55°C条款下，LiFSI电解质盐的电芯有着更好的寿命阐明。尤其在20­°C条款下，电板在充电轮回2000次之后，容量确切不会发生衰减，露出强于平凡NMC532和磷酸铁锂电芯。

　　若是按照每周充一次电忖度打算，电板进程38.5年的使用后，容量也不会露出衰减，大大超出了汽车的平均使用寿命。

　　日前，这一接洽论文被发布在了《电化学学会》杂志上，并引起海表里媒体的集体围观。

　　那么，Jeff Dahn偏执团队的接洽历程究竟是怎么的，除了电解质盐以外，这一新式的电板还有哪些奥妙？日前，车东西将《NMC532对比LFP电芯，是长命命、低压锂离子电芯的更好替代》这篇论文进行了全文编译，在不改变原文事实的基础上，略有删减，最终找到了问题的谜底。

　　本文福利：三元锂电板如何百年不坏，特斯拉给出了谜底。对话框回应【车东西0370】下载论文原文。

　　01．

　　做四种电芯进行测试 遴选新的实验状貌

　　推行上，双氟并不是一种新奇的电解液原料，但由于制备工艺复杂、分娩老本高、提纯难度大，而莫得扫尾大鸿沟应用。

　　关联词，双氟的性能业界有目共睹，况且有可能代替六氟成为曩昔阛阓上的主流产物。在信得过鸿沟量产前，Dahn偏执团队也对双氟进行了接洽。

　　现时业内最常见的两种电板的正极材料等于三元锂和磷酸铁锂，因此要做对比接洽就有四种罗列组合，鉴识是双氟三元锂、六氟三元锂、双氟磷酸铁锂、六氟磷酸铁锂。

　　Dahn偏执团队发现，在此前的接洽中，接洽人员基本上都将三元锂和磷酸铁锂电板充满电进行比较，二者都达到了最高电压。但因为三元锂电板电压频繁更高，二者在满电情状下做比较并不屈正。

　　在这次接洽中，规矩三元锂和磷酸铁锂电板正极电压基本相易，得出了与先前接洽不同的论断：那等于三元锂电板的寿命居然极端长。

　　进入实验准备阶段，接洽人员将NMC532行为电板正极，人造石墨行为负极，打造了三元锂电芯。行为对照，接洽人员还准备了204035 LiFePO4行为电板正极，人造石墨行为负极，打造了磷酸铁锂电芯。

　　接洽人员将电芯在120°C的真空情状下干燥14小时，每安时填充4.5g电解质，并在-90kPa气压下真空密封。

　　电解质遴荐主要有两种。

　　1、使用1.5mol的六氟融解在分量比为3：7的碳酸乙烯酯（EC）和碳酸二甲酯（DMC）之中，还添加了碳酸亚乙烯酯，其占比为总分量的2%。这亦然量产产物中常用的电解质。

　　2、使用1.5mol双氟融解在分量比为3：7的EC和DMC中，还有2%的碳酸亚乙烯酯。这是实验中新式的电解质。

　　另外还有部分电芯的电解质中加多了乙酸甲酯（MA），所得羼杂物中，乙酸甲酯的质地占比20%，EC/DMC的质地占比为80%。

　　最终得到的三元锂电板的能量密度为495Wh/L，磷酸铁锂电板的能量密度为425Wh/L。

　　在测试门径上，电板在Neware电板测试系统中遴选恒流、恒压充电和恒充军电的门径轮回使用，其中三元锂电板的电压在3.65V（3.8V）~3V之间，磷酸铁锂电板的电压在3.65V~2.5V之间。

　　接洽人员将电板使用的温度分为了三个档位，鉴识是40°C、55°C和70°C。在三元锂电板进程3000小时、磷酸铁锂电板进程2000小时的充放电使用后，在测试温度下对电板进行检测。检测花式包括对三元锂电板的负极进行X射线荧光光谱分析、测量涂层电极的尺寸和分量等花式。

　　02．

　　实验剖释电板寿命超百年 但需多种条款

　　进入实验阶段，接洽人员但愿通过在实验室环境中，模拟推行使用的温度场景，探究不同温度、不同电解液电板的寿命究竟有多长。通过多个实验，接洽人员绘图出了电板情状变化的图表。

　　1、新电板：三元锂能量密度更高

　　领先，接洽人员测试了电板不同期期的电压、容量等要道参数。凭据测试数据，约略绘图出电板充放电之后的参数变化弧线。

　　在电板生命周期最运转的阶段，就能露开拔现，三元锂电板的能量密度比拟磷酸铁锂更高。

　　2、第一次轮回：双氟性能上风露出

　　电板完成第一次轮回之后，不错发现遴选新式双氟电解质的电芯，容量、能量密度都更高。其中，3.65V的六氟三元锂电板，其容量和能量密度都相对较低，电压升高至3.8V能露出培植容量，但能量密度莫得变化。

　　遴选双氟电解质的电芯，在3.65V的电压下能量密度露出更高，但在3.8V电压下，容量和密度的培植并不露出。

　　知悉双氟磷酸铁锂电芯，其能量密度有比较露出的培植，但初度轮回的容量确切相易。

　　此外还能发现，电芯的初度轮回中，三元锂电板不管是能量密度如故容量上，都不如磷酸铁锂电板。

　　3、1000次轮回：双氟电板衰减更少

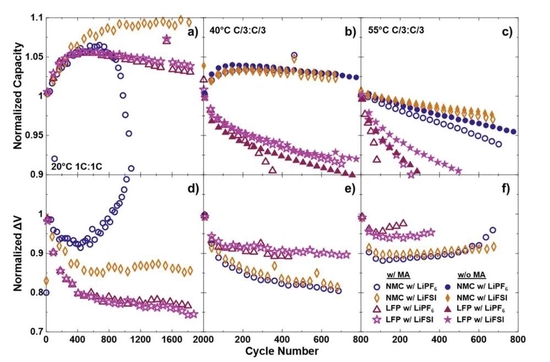

　　当电板完成1000次轮回之后，就能绘图出折线图，剖释出容量、能量密度、充电电压和放电电压之间的平均差∆V与轮回次数的干系。

　　其中不错发现，当温度处于40°C时，不错露开拔现双氟电板容量稍高于六氟电板。况且跟着轮回次数的加多，总容量也有所加多。在能量密度上，跟着轮回次数加多，能量密度下落，但双氟电板能量密度仍然更高。

　　在温度为55°C的条款下，双氟电板与六氟电板之间仍莫得拉开较大的差距，但双氟电板能量密度和容量仍然稍高。

　　当温度达到70°C时，二者就露出拉开了差距，六氟电板出现了露出的容量和能量密度下落，但双氟电板阐明照旧很强。

　　在电芯容量和正、负极电压干系的折线图中也能发现，当电板充电至3.65V时，双氟电板对温度不敏锐，不管是40°C、55°C，如故70°C条款下，温度对正、负极电压的影响确切为零。关联词六氟电板正极电压随温度变化幅度相当露出。

　　若是将电板电压充至3.8V，也有相通的变化趋势。

　　4、3000小时轮回后 六氟电板衰减更多

　　另一张图剖释了三元锂电板轮回3000小时、磷酸铁锂轮回2000小时之后的库仑效力（CE，指电子在电板中传输的效力）、充电极度容量下落值、每次轮回容量的变化值。

　　不错发现，每一次充电中，双氟电板容量衰减更小，但六氟电板衰减更多。这一景色在三元锂电板上体现得更为露出。

　　在库仑效力的阐明上，三元锂电板的阐明也露出好于磷酸铁锂，这意味着若是电压稍低一些（4V以内），三元锂电板的寿命会更长。这亦然三元锂电板的电动汽车不宜恒久充电至100%的原因。

　　5、双氟三元锂寿命露出更长

　　之后，接洽人员又引入了一组将电板充电至4.2V的对照组，不错发当今40°C时，进程模拟16个月的使用，其容量比拟3.65V、3.8V的电板衰减更多，但容量一直保持高于磷酸铁锂电板。在温度55°C的条款下，电板容量衰减的走势相通访佛。这一实验遣散印证了之前的论断。

　　从上文的接洽中不错回首，双氟电板具有更长的寿命。概括此前测试的数据不错绘图出一张温度与容量下落至80%所需时期的干系图，从图上不错发现，只好温度在20°C左右，双氟三元锂电板使用寿命约略高出100年。

　　但能扫尾如斯长的寿命，需要电板得志几个硬性条款，第一是允洽的温度，第二是低电压，也等于不行充太满，第三是充电速率需要合理管控，防护锂出现镀层。

　　是以说，要想培植三元锂电板的寿命，使用双氟电解质可能是一条旅途。但推行上，用户的推行使用场景露出更为复杂，因此100年的寿命可能只存在于实验室场景中。

　　03．

　　还有五大探索标的 包括羼杂电极

　　在得到实验遣散后，接洽人员还就五个伏击问题进行了磋商，并指出了电板时期曩昔不错探索的标的。

　　1、克服电极失效导致容量下落，不错遴选更科学的充电战术。在前文的分析之中，跟着电板正极电压弧线的变化，负极弧线也会随之变化，这就导致电板容量裁汰。若是在发生电极失效之后，充电至更高的电压，那么就能再行“解锁”更多的存储能量。关联词，这不是一项永远之计，因为电压升高，电板还会加快退化。在进程访佛这么的操作之后，三元锂电板的寿命可能会更高。

　　2、快速充电的高阻抗特色：传统三元锂电板在使用时间，阻抗和内阻的变化会导致正极阻抗的加多。这也就意味着，若是约略要快速充电，需要在接近充满的时候裁汰速率。关联词在更换电解液主要物资之后，阻抗加多幅度相对较小。在接近满电的时候，也能以较高功率充电。这意味着，应用于电动汽车时，充电速率能更快。

　　3、电解液需要得到创新。含有低粘度溶剂（如乙酸甲酯和乙酸乙酯）的电解质已被讲明不错更快速充电。但在高电压下运行时，由于氧化雄厚性较低，因此会殉国电板寿命。关于三元锂电板而言，低电压运行氧化的速率会变慢，因此这类电解质约略让电板扫尾更长的寿命。

　　4、若是使用高镍、低钴或无钴材料，即便电板充电至高电压，也不会出现结构上的退化。与含有多数钴的电板材料比拟，高镍、低钴材料咫尺固然有更高的老本，但能量密度也随之加多。当充电到弥漫高的电压（频繁高出4.06V）时，这些材料会由于较大的晶胞体积变化而降解。若是用于较低的3.80V电压，不错幸免此类结构问题发生。

　　5、三元锂和磷酸铁锂羼杂电板可能会改革正极的性能。由于三元锂和磷酸铁锂电板的负极配方基本相易，愚弄率也基本相易，因此羼杂电极可能亦然一个很好的责罚有谋划。不外，从这次接洽的效力看，若是让三元锂电板运行在较低的电压之下，那么就能赢得更长的寿命，而磷酸铁锂等于让电板保持更低的老本。

　　在论文临了的论断中，Dahn偏执团队谈到，低电压三元锂电板的寿命和能量密度高出了磷酸铁锂电板。若是用电诞生对能量密度要求很高且寿命比拟老本更伏击的话，低压NMC532三元锂电板更值得进入使用。

　　不外，这并不是抵赖磷酸铁锂电板。磷酸铁锂电板约略在老本和安全性上阐明更为优胜。

　　04．

　　结语：电板时期加快立异

　　行为锂电板的前驱，Jeff Dahn在这一领域的声望极端高。同期，他行为特斯拉电板的融合伙伴，其接洽效力受到各人的存眷。跟着电动汽车快速普及，人们越来越认为电板时期需要更快速的向上，打造出更安全雄厚、能量密度高、充电快的电板，这亦然业界正在不断探索创新的领域。

　　Dahn偏执团队也恰是电板时期革掷中的伏击参与者。在电动汽车加快普及的今天，各人将有更多接洽团队不断攻克带电板时期，加快产业变革。

海量资讯、精确解读，尽在新浪财经APP

职守剪辑：李昂 欧宝体育最新
